ÉMETTEURS A PLAQUE
Sur mesure pour équiper vos cuves, nous vous proposons des émetteurs à plaques (brides à souder) qui s’intégreront dans vos cuves ou vos installations.
Ils se distinguent des émetteurs immergeables par le faible encombrement qu’ils auront dans votre cuve.
Ils seront fixés de façon étanche à la cuve dans laquelle une ouverture aura été prévue.
Les émetteurs ultrasons à plaques génèrent un champ ultrasonore grâce à une face plane équipées d’éléments piezo électriques. Le nombre et les caractéristiques des éléments piezo électriques définiront la puissance et la fréquence de l’émetteur.
De 500 à 3000 W
Fréquences de 25 khz à 192 khz
D’autres composants ultrasoniques pouvant également apporter une solutions à vos problématiques sont également disponibles, n’hésitez pas à aller les consulter.
Caractéristiques
Ensemble en acier inox 1.4462 (URANUS 2205) autre nuance sur demande, épaisseur 2 mm (3 mm en option)
- Alimentation par Générateur GTI séparé
- Raccordement au générateur par Câble Haute Fréquence (lg à la demande)
- Distance Maxi Générateur /Émetteur 30 m (flexible + câble HF)

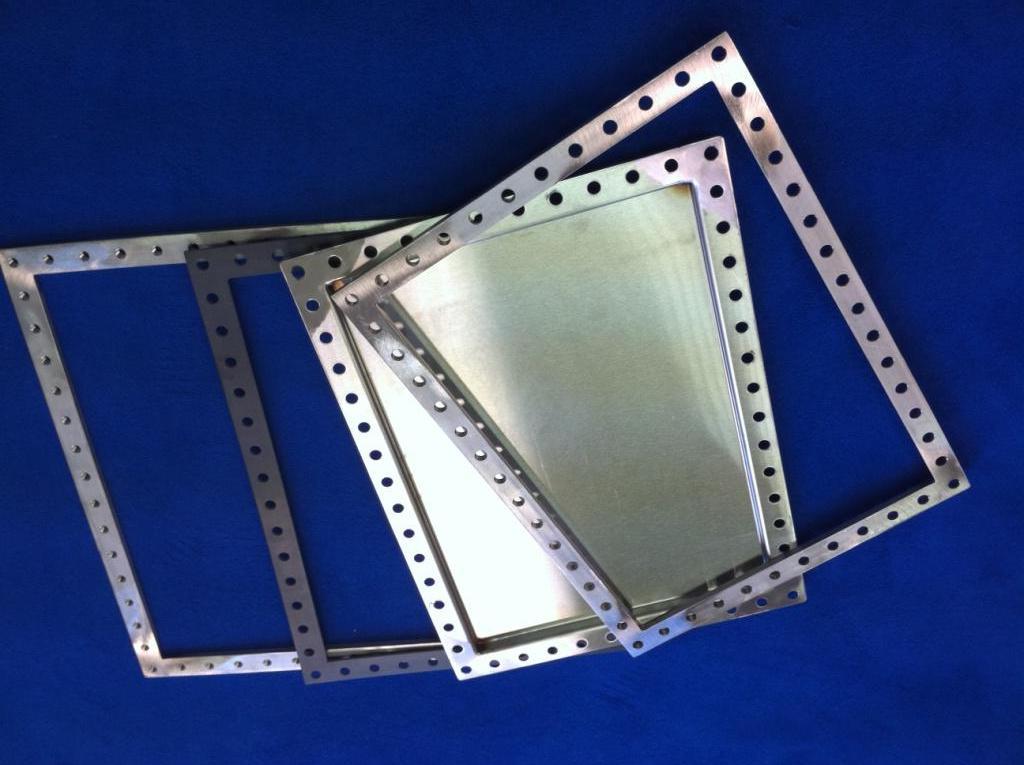

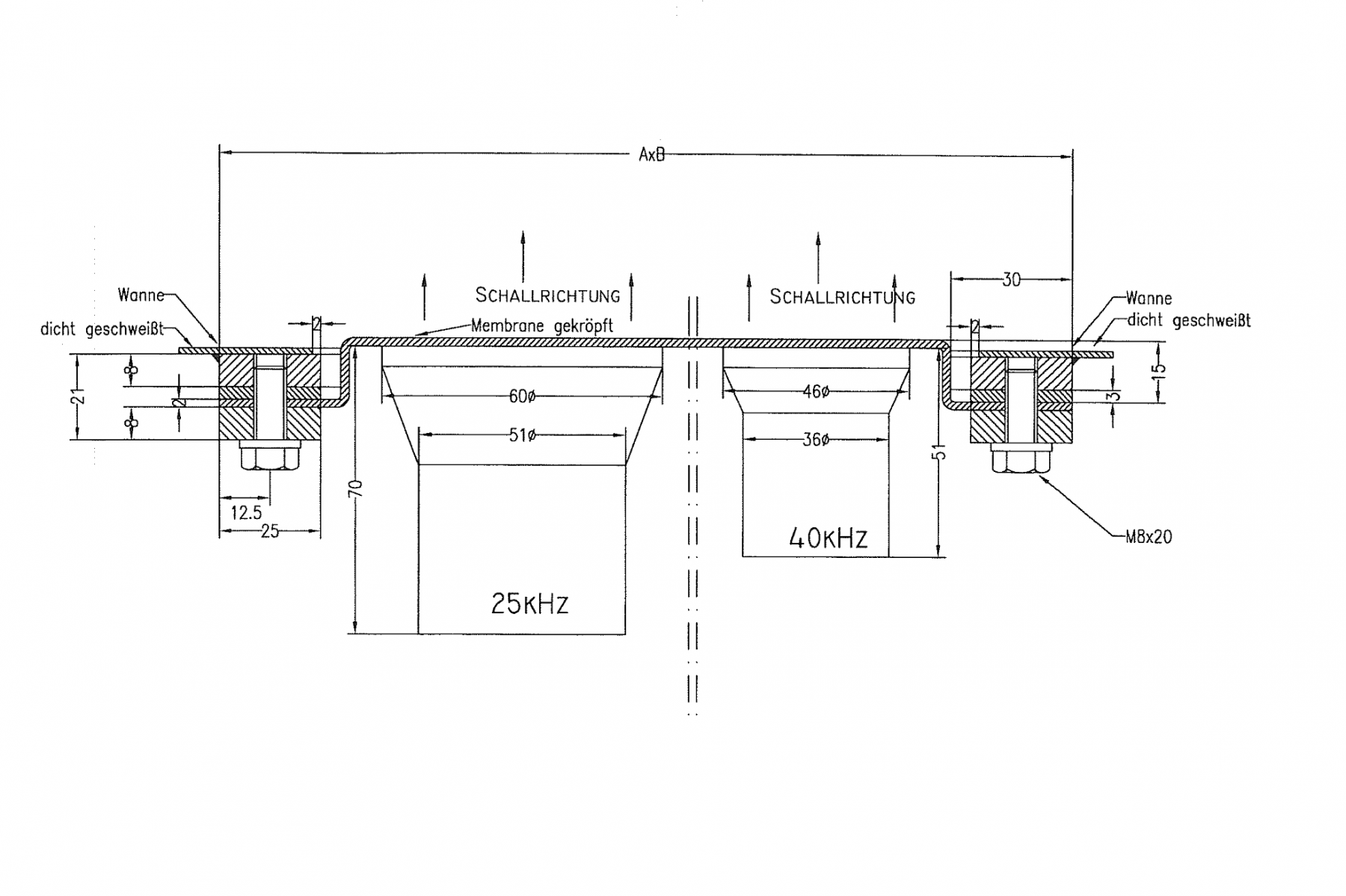

- L’émetteur à plaque est composé de :
Un Cadre taraudé à souder sur la cuve
Un joint spécial US ;
Une plaque sur laquelle sont collés les éléments piézoélectriques ;
Un contre-cadre assurant le parfait serrage de l’ensemble ;
Un lot de visserie Inox pour la fixation
Accessoires et options
Forme avec ou sans bossage
Tôle de protection arrière
Guide de sélection
| Modèle | L x lx h (mm) | Puissance HF eff. (Watt) |
|---|---|---|
| Fréquence 25kHz | ||
| TS 06.25.1 | 415 x 325 x 90 | 600 |
| TS 10.25.2 | 415 x 325 x 90 | 1000 |
| TS 10.25.3 | 775 x 205 x 90 | 1000 |
| TS 12.25.4 | 415 x 415 x 90 | 1200 |
| TS 12.25.5 | 775 x 355 x 90 | 1200 |
| TS 15.25.6 | 445 x 445 x 90 | 1500 |
| TS 15.25.7 | 775 x 355 x 90 | 1500 |
| TS 20.25.8 | 595 x 415 x 90 | 2000 |
| TS 30.25.9 | 895 x 445 x 90 | 3000 |
| Fréquence 40kHz | ||
| TS 05.40.1 | 600 x 100 x 80 | 500 |
| TS 06.40.2 | 415 x 325 x 80 | 600 |
| TS 10.40.3 | 415 x 325 x 80 | 1000 |
| TS 10.40.4 | 775 x 205 x 80 | 1000 |
| TS 12.40.5 | 415 x 415 x 80 | 1200 |
| TS 12.40.6 | 775 x 355 x 80 | 1200 |
| TS 15.40.7 | 445 x 445 x 80 | 1500 |
| TS 15.40.8 | 775 x 355 x 80 | 1500 |
| TS 20.40.9 | 595 x 415 x 80 | 2000 |
| TS 30.40.10 | 895 x 445 x 80 | 3000 |
| Fréquence 58kHz | ||
| TS 05.58.1 | 415 x 325 x 90 | 500 |
| TS 10.58.2 | 415 x 325 x 90 | 1000 |
| TS 10.58.3 | 775 x 205 x 90 | 1000 |
| TS 15.58.4 | 415 x 415 x 90 | 1500 |
| TS 15.58.5 | 775 x 355 x 90 | 1500 |
| Fréquence 75kHz | ||
| TS 05.75.1 | 415 x 325 x 90 | 500 |
| TS 06.75.2 | 415 x 325 x 90 | 600 |
| TS 10.75.3 | 415 x 325 x 90 | 1000 |
| TS 10.75.4 | 775 x 205 x 90 | 1000 |
| TS 12.75.5 | 415 x 415 x 90 | 1200 |
| TS 12.75.6 | 775 x 355 x 90 | 1200 |
| TS 15.75.7 | 445 x 445 x 90 | 1500 |
| TS 15.75.8 | 775 x 355 x 90 | 1500 |
